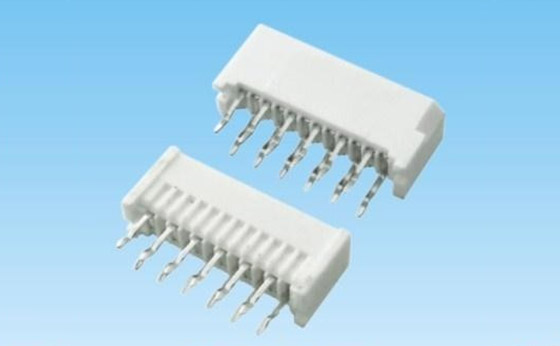

這篇文章主要是分享fpc連接器的特點和他的一些材質。

  一：fpc連接器優勢特點：

  其一：fpc連接器的特點即為密度高,體積小,重量輕,7~129芯,9種孔位排列，FPC連接器FH23規格系列的特點：節省空間的設計:連接器高度為1.0mm的安裝面積和深度是3.2毫米. 焊接端子上的0.6毫米端子間距,現有的前面和背面的連接器。

  其二：FPC連接器.YF52( 6.3mm. 2.0mm110°) 采用前鎖定構造。FPC/FFC最適用于數字機器， 其它用途都是比較廣泛。

  二：fpc連接器材料

  1.導體

  fpc連接器銅箔適合于使用在柔性電路之中，它可以采用電淀積，或者鍍制 。采用電淀積的銅箔一側表面具有光澤，而另一側被加工的表面暗淡無光澤。它是具有柔順性的材料，可以被制成許多種厚度和寬度，ED銅箔的無光澤一側，常常經特別處理后改善其粘接能力。

  2.絕緣薄膜

  fpc連接器絕緣薄膜材料有許多種類，但是最為常用的是聚酷亞胺和聚酯材料。目前在美國所有柔性電路制造商中接近80%使用聚酰亞胺薄膜材料，另外約20%采用了聚酯薄膜材料。聚酰亞胺材料具有非易燃性，幾何尺寸穩定，具有較高的抗扯強度，并且具有承受焊接溫度的能力，聚酯，也稱為聚乙烯雙笨二甲酸鹽，其物理性能類似于聚酰亞胺，具有較低的介電常數，吸收的潮濕很小，但是不耐高溫。聚酯的熔化點為250℃,玻璃轉化溫度(Tg)為80℃，這限制了它們?cè)谝筮M(jìn)行大量端部焊接的應用場合的使用。在低溫應用場合，它們呈現出剛性。盡管如此，它們還是適合于使用在諸如電話和其它無需暴露在惡劣環境中使用的產品上。

  3.粘接劑

  粘接劑除了用于將絕緣薄膜粘接至導電材料上以外，它也可用作覆蓋層，作為防護性涂覆，以及覆蓋性涂覆。兩者之間的主要差異在于所使用的應用方式，覆蓋層粘接覆蓋絕緣薄膜是為了形成疊層構造的電路。粘接劑的覆蓋涂覆所采用的篩網印刷技術。

  三：fpc連接器壽命

  fpc連接器與特定應用有關的試驗數據所需的標準測定時間一般很難準確確定。在期望的使用溫度下，測試時間在1000h和3000h之間即可用來評估汽車電子產品的特征數據。人們就開始越來越關注3000h以外即3000～5000h(相當于150000英里的使用壽命)的特征數據。試驗數據的推算(沒有考慮斜度的變化)可能會導致接觸件壽命期的高估現象，并且隨著時間的延長其高估量會相應增大。某一特定溫度下數據的半對數圖形表示法目前應用最為廣泛，其需要最為迫切。這也是比較某一特定應用的各種材料最為簡易的方法。fpc連接器測試推算的數據應該仔細檢查，并應注意出現最終壽命高估的可能性。

  FPC連接器大多采用3級或1的設計技術要求，而代汽車的fpc連接器連接器的工作溫度預計將提高到。只是大多數非汽車類連接器似乎不需要在以上的條件下保持其穩定性。不過，高密度連接器要求初始插合力較低，反過來，減小了應力釋放量。這就使得應力釋放即使在較低溫度下也是重要的特性。
